安装指南
Professional Installation Guide
STEP 01
配件和安装工具
安装前请仔细检查工具及配件是否齐全，并充分了解安装流程。如有不明白的步骤，请提前联系对应的销售顾问或技术人员获取支持。
| 项 目 | 说 明 | 备 注 |
|---|---|---|
| 产品及配件 | 产品及配件明细详见包装，使用参考规格书 | 请检查配件是否齐全 |
| 安装工具 | 显示板、充电宝 | 安装一定带上 |
| 安装辅材 | 砂纸或打磨机、擦拭布、扎带、酒精 | 酒精用来去除油污或者黄油 |
图示：安装所需配件及工具一览
STEP 02
显示板使用说明
正常安装为第一步，盲区测量为第二步。盲区值合理区间：常规油箱显示 < 30，工程机械油箱显示 < 80；FAIL 表示未测到液位高度，需检查传感器安装状态。
| 项目说明 | 按键操作说明 | 安装成功提示 | 安装失败提示 |
|---|---|---|---|
| 正常安装 | 无 | 显示油位高度值 | 显示 FAIL 或者最小量程值 |
| 盲区测量 | 长按 KEY1 键 8 秒进入 测试完后再按一下 KEY1 退出 |
数值＜30 | 数值＞30 |
| 安装不成功 | 联系厂家操作 KEY2 和 KEY3 键 | — | — |
图示：显示板操作界面与盲区值读取方法
STEP 03
流程与方法
严格按照以下6个步骤执行安装流程，确保每一步都达到标准后再进入下一步。
01
车停平
02
找点并安装传感器
03
测安装盲区值（<30）
04
装支架并压紧盖板
05
复验油位值和盲区值
06
压板螺母封胶
←
油箱固定托架
→
油箱底部区域图
图示：传感器安装定位示意
- 水平角度：车停平，油箱水平倾斜角度小于 3 度
- 油位高度：常规油箱 > 7cm，工程机械、船用油箱、罐体内液位 > 12cm 才可安装
- 避开区域：油泵、油浮子、加热管、油箱隔板、油杆等障碍物
- 安装区域：安装点位尽量靠近油箱底部中间位置
- 洁面区域：平整，油漆、铁锈、涂层打磨掉，保证支架 AB 胶不脱落
- 安装环境：最好将车停放在露天位置，需要和定位终端联调
- 初次使用：可以用水替代黄油，以免操作不熟练，黄油难以清理
STEP 04
安装传感器

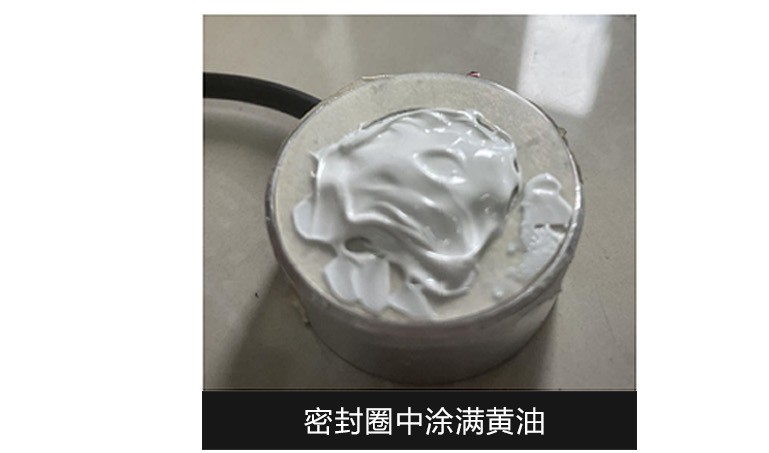

找点前将油箱底部的预找点区域擦拭干净，保持干燥。安装黄油涂满密封圈中间圆形区域，对准找点区域压上去。观察显示屏上数据，与真实液位值相近即可。最后使用 AB 胶固定支架。

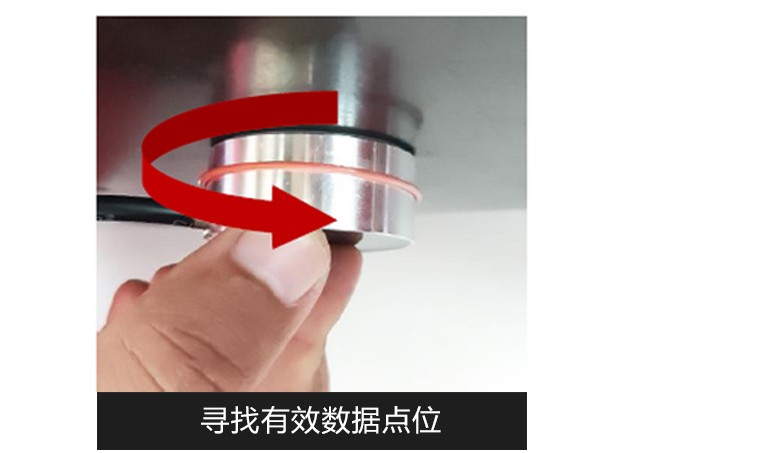

注意事项：若按压上去之后无数据，可小角度旋转。还没有数据的话，就拿下传感器擦拭干净，再次涂抹黄油更换点位再次找点。找点有数据之后传感器就不要动了，然后长按显示板上的 KEY1 按钮 8 秒，测试盲区值，盲区数值必须 < 30。
